Подвесные потолки Армстронг (Armstrong World Industries)
На сегодняшний день в понятие «потолки Армстронг» входят изделия многих производителей:
Все эти компании производят схожий продукт: потолочные плиты размером 595x595 мм (и другие), различной толщины (8, 10, 12, 15, 30 мм и так далее), которые устанавливаются в подвесную систему-каркас. Главной особенностью потолочных панелей Armstrong является их легкий и удобный монтаж/демонтаж. Плиты очень просто снимаются и устанавливаются вновь на свое место.
Панели Армстронг могут быть выполнены из металла, дерева, облегченного гипса, твердого минерального волокна, каменной ваты и других материалов. Проще сказать – на любой вкус и цвет.
Достоинства и недостатки
Для того, чтобы понять, почему потолки Армстронг столь популярны, достаточно взглянуть на их достоинства:
- доступность (серия Эконом),
- огромный выбор (по производителям, размерам, внешнему виду, материалу, цене и прочим свойствам),
- возможность применять практически в любом типе помещения,
- легкость в установке и эксплуатации,
- функциональность (влагостойкость, водостойкость, акустика, огнестойкость),
- долговечность (гарантия производителя – 10 лет),
- удобное, красивое интерьерное решение.
Насколько Armstrong опустится от чернового потолка после установки? Минимум на 10 см. В противном случае, могут возникнуть сложности при попытке снять нужную панель или заменить светильник в случае его поломки.
Конструкция Армстронг
Конструкция навесного потолка представляет собой панели и Т-образные направляющие шириной 24 или 15 мм. Они фиксируются при помощи замков-защелок между собой, и тем самым создаются места (чаще размером 600х600 мм), в которые будут укладываться плиты.
Если Armstrong приобретается для нового помещения, где не установлен каркас, необходимо приобретать комплект подвесной системы. Из чего такой комплект состоит?
- Основная (несущая) направляющая длиной 3.7 метра,
- поперечные направляющие длиной 120 и 60 см,
- пристенный (периметральный) уголок (длиной 3 или 4 метра),

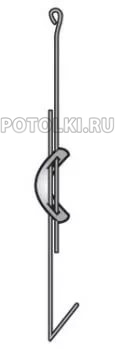

- подвес (состоит из трех элементов: спица-петля, спица-крючок и пружина-пластина),
- дюбеля и саморезы - для крепления.
Количество, необходимое для установки, рассчитывается индивидуально (в зависимости от особенностей помещения) или же приобретается по установленным производителем коэффициентам с небольшим запасом (5-10%).
В зависимости от типа помещения и его назначения к подвесному потолку необходимо приобретать осветительное оборудование (для офисных помещений, как правило, устанавливается 1 светильник 36 Вт на 4 кв.м потолка) и вентиляционные решетки.
Какие разновидности потолка существуют? В чем особенность, разница?
Подвесные потолки Армстронг подразделяются производителем на подгруппы: Эконом, Prima (или функциональные) и дизайнерские.
Конструкции каждой подгруппы имеют свое преимущество.
- Так, серия “Эконом” — это качественные плиты по доступной цене.
- Серия “Прима” – панели, обладающие определенным рядом свойств (влагостойкость, светоотражение, акустика, водостойкость, пожаробезопасность и прочее).
- Дизайнерские – это совокупность эксклюзивного (представленного только в этом сегменте) внешнего вида и сочетания функциональных свойств в одной плите.
Свойства — это хорошо, скажет Покупатель, но чем такие потолки отличаются внешне?
Первое отличие – рисунок лицевой поверхности и тип крепления на подвесной системе.
- Наиболее популярный и известный дизайн лицевой поверхности Армстронг – так называемый “червячок”. Этот рисунок применяется в плите Байкал (завод Armstrong World Industries), Таурус (OWA), Тренто (AMF), а также в плитах производства Китай (таких как Декоратив или Матрикс).
- Широко известны плиты с поверхностью “шубка” или “манка” (плиты Оазис, Орбит) и с белой гладкой поверхностью (Ритейл, Прима Плейн, потолки металлические, из стекловолокна или каменной ваты).
- Существуют и другие виды лицевой поверхности: мелкая, словно наколотая иголкой, перфорация (плита Ультима или Оптима Армстронг или же Sonar, Medicare - Рокфон и т.д). Или же заметная глазу перфорация, как у Dune+ . А бывают потолки и вовсе с квадратами на поверхности как у Cirrus Image.
Второе отличие – кромка. То есть то, как установлена потолочная плита в подвесную систему-каркас.
- Самая простая кромка – Board (Борд). Плита просто ложится сверху на каркас.
- Более интересные и дорогие – Tegular (тегуляр) и Microlook (микролук). Потолочная панель чуть выступает ниже подвесной системы (эффект плитки шоколада).
- Существует также ряд специфических, дизайнерских кромок: Sl2, Vector, Сlip in, Axal и пр. Каждая из них имеет свою особенность и специфику применения.
Где используют
Изделия Армстронг применяются в помещениях различного назначения. Это и коридоры, входные зоны зданий любого назначения (в том числе жилые дома), офисы, бассейны, школы и детские сады, поликлиники и операционные, салоны красоты и магазины, спортивные залы и кинотеатры.
Единственное, что ограничивает установку плит в помещении – это низкая высота потолка. Когда потолок и так низкий, не очень хочется его дополнительно уменьшать. Но если такой проблемы не стоит, то Armstrong могут применяться даже в квартирах (зеркальные, витражные потолки).
Расчет
Рассчитать Армстронг очень просто. Нужно лишь выбрать способ.
- Самый легкий и удобный вариант: обратиться к специалистам компании “Мир Потолков”.
- Второй способ: использовать заводские расчетные коэффициенты.
- Третий способ (подходит для небольших помещений): индивидуальный расчет для конкретно выбранного помещения.
Приведем пример для 2 и 3 способа расчета:
Второй способ. Расчет по заводским коэффициентам.
Допустим, Вам необходимо рассчитать количество элементов потолка Armstrong на офисное помещение размером 4x3 метра, итого 12 кв.м.
При расчете по заводским коэффициентам необходимо общую площадь умножить на соответствующий элементу каркаса коэффициент.
Как мы с Вами ранее выяснили, комплект Армстронг состоит из элементов:
- Потолочная панель
- Направляющие (Т-профиль) 3,7 м. 1,2 м. 0,6 м.
- Подвес
- Пристеночный уголок (3 м. длиной)
Пункт А. Рассчитаем количество потолочных панелей на 12 кв.м. Для этого достаточно разделить площадь помещения на площадь 1-ой плиты. Она имеет расчетный размер 600x600 мм, т.е. 0,36 кв.м. Делим 12 на 0,36 и получаем 33,33 штуки. Округляем в большую сторону. Итого = 34 шт.
Пункт В. Теперь перед нами стоит более сложная задача – рассчитать направляющие для рамы-каркаса.
Сначала рассчитаем количество Т-профиля длиной 0,6 метра.
Для этого необходимо общую площадь помещения умножить на коэффициент 1,4.
12x1,4=16,8.
Получается, что на помещение общей площадью 12 кв.м. необходимо 17 направляющих длиной 0,6 метра.
Количество профиля длиной 1,2 метра для плит размером 600x600 мм совпадает с количеством профиля длиной 0,6 м, рассчитанного выше.
То есть КОЛИЧЕСТВО 1,2 = КОЛИЧЕСТВУ 0,6 = 17 штук.
Для этого необходимо общую площадь помещения умножить на коэффициент 1,4.
12x1,4=16,8.
Получается, что на помещение общей площадью 12 кв.м. необходимо 17 направляющих длиной 0,6 метра.
Количество профиля длиной 1,2 метра для плит размером 600x600 мм совпадает с количеством профиля длиной 0,6 м, рассчитанного выше.
То есть КОЛИЧЕСТВО 1,2 = КОЛИЧЕСТВУ 0,6 = 17 штук.
Теперь необходимо рассчитать количество несущего профиля (основная направляющая) длиной 3,7 метра.
Для этого нужно умножить общую площадь помещения на коэффициент 0,24 Т.е. 12x0,24=2,88. Получается, что на помещение общей площадью 12 кв.м. необходимо 3 направляющих длиной 3,7 метра.
Осталось рассчитать количество подвесов (п. C) и пристеночного уголка (п.D ).
Для этого нужно умножить общую площадь помещения на коэффициент 0,24 Т.е. 12x0,24=2,88. Получается, что на помещение общей площадью 12 кв.м. необходимо 3 направляющих длиной 3,7 метра.
Осталось рассчитать количество подвесов (п. C) и пристеночного уголка (п.D ).
Пункт С. Чтобы рассчитать количество подвесов, умножаем общую площадь помещения на коэффициент 0,9. Т.е. 12x0,9=10,8. Получается, что на помещение общей площадью 12 кв.м необходимо 11 подвесов.
Пункт D. Пристеночный уголок рассчитывается либо из фактической длины стен помещения (если известно), либо по коэффициенту (приблизительный расчет).
- Допустим, Вам известно, что помещение имеет размер 3x4 метра, то есть сумма длин всех ее стен составляет 3+4+3+4 = 14 погонных метров. В данном случае видно, что необходимо приобрести 2 уголка длиной 3 метра и два уголка длиной 4 метра. Либо 5 уголков длиной 3 метра. (14 пог. м / 3 пог.м. = 4,67 шт.)
- Если длины стен не известны, то количество кв.м помещения умножается на коэффициент 0,17. 12*0,17=2,04 шт.
Вывод. Как вы видите, данный метод дает существенные ошибки при небольших объемах. К тому же, он будет еще менее точным, если Ваша комната (12 кв.м.) разбита перегородками на множество мелких частей.
Таким образом, нужно либо рассчитывать пристеночный уголок точно, по длине всех стен, либо всегда прибавлять страховой запас на этот элемент конструкции, но не менее 15%.
Третий способ. Индивидуальный расчет для конкретно выбранного помещения.
При индивидуальном расчете, как правило, на листке бумаги отображают конфигурацию комнаты (для простой площади – прямоугольник или квадрат) и вручную, помечая на чертеже, рассчитывают все элементы.
При индивидуальном расчете, как правило, на листке бумаги отображают конфигурацию комнаты (для простой площади – прямоугольник или квадрат) и вручную, помечая на чертеже, рассчитывают все элементы.
Сразу стоить отметить, что новичку стоит производить простой расчет (монтаж из угла комнаты по прямой линии), иначе велика вероятность ошибки.

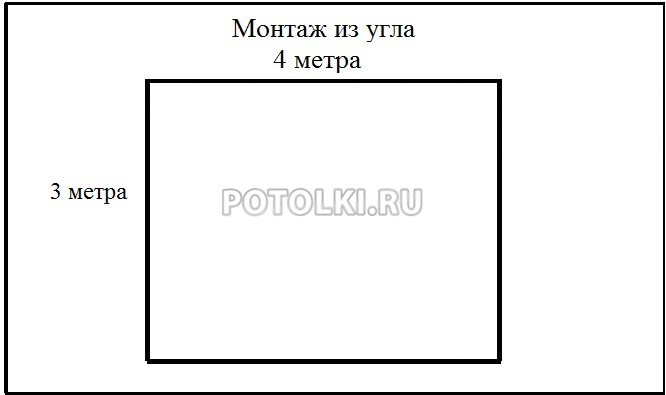

Например, Ваша комната размером 3x4 метра. Нарисуем прямоугольник.
- Вам нужно понять, сколько потолочных панелей 600x600мм нужно разместить в комнате. Плиты располагаются вдоль стен. Для этого необходимо разделить длину и ширину комнаты на длину панели.
3 метра /0,6 метра = 5 панелей
4 метра / 0,6 метра = 6,7 панелей, считаем 7
4 метра / 0,6 метра = 6,7 панелей, считаем 7
- Наносим панели на рисунок-чертеж.
- Количество панелей Армстронг можно посчитать вручную, посчитав количество нарисованных клеточек. В данном случае нужно 60 плит.

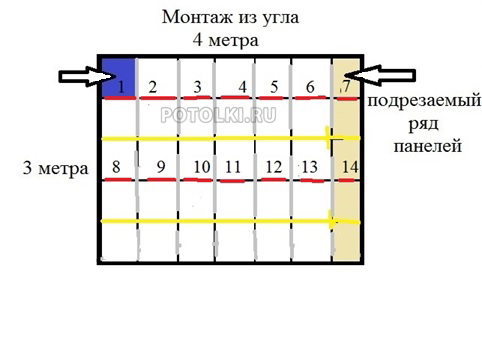

- Теперь, прямо на Вашем плане необходимо разместить (нарисовать) направляющие рамы-каркаса. Рисовать нужно различными цветами, чтобы не запутаться.
Нарисуем несущую направляющую длиной 3,7 м. Она располагается с шагом 1,2 м. (через каждые 2 плиты Armstrong) и устанавливается по длине комнаты.
В данном случае, направляющие имеют длину 3,7 м, а длина помещения 4 м, т.е. профиль будет крепиться через замки (расположены на направляющей) один к другому по длине.
Как Вы видите, нам нужно 2 целых направляющих и 2 кусочка, которые получим, разделив третью направляющую на 2 части.
- Теперь необходимо зафиксировать между ними профиль длиной 1,2 м. Профиль устанавливается поперек несущей направляющей с шагом 60 см.
Направляющие размещены. 15 штук, необходимые для нашего помещения.
Расчет направляющих практически завершен. Направляющие на схеме потолка разбили помещение на прямоугольники размером 1,2x0,6 м. Устанавливаем в каждый прямоугольник профиль 0,6 м, чтобы получить необходимую нам решетку из квадратов 600x600 мм.
Направляющие 0,6 размещены, осталось рассчитать пристеночный уголок и подвесы.
-
Количество пристеночного уголка (L-профиль) рассчитывается очень просто. Складываем длины всех сторон помещения (в нашем случае это 4 стены - 3 м. + 4 м. +3м. + 4 м.). Затем, полученное число (14 м.) делим на 3 (так как в одном уголке 3 метра погонных) и получаем количество уголка в штуках. 14/3= 4,66 шт. Т.е. для данного помещения потребуется 5-ть уголков длиной 3 м.
- Элемента “подвес” крепится к несущей направляющей 3,7 м. с шагом 1 метр. Т.е. на 1-ну направляющую 3,7 м. применяется 3 шт. подвеса. Если в помещении используется целая направляющая и, дополнительно, еще часть, то на обрезанную направляющую устанавливают 1-2 подвеса.
В нашем случае применяются 2 целые несущие направляющие и 2 обрезанные, каждая длиной по 30 см. Таким образом, нам необходимо: 2x3 + 2x1 = 8 штук.
Расчет потолка успешно произведен. Единственное, нужно не забывать:
-
Применяя в помещении светильники Армстронг размером 595x595мм., вы можете уменьшить количество панелей. Один светильник устанавливается на место (вместо) потолочной панели.
- Используя в помещении светильники Армстронг размером 595x595мм. нужно добавить 2 подвеса (к рассчитанному), для крепления светильников к черновому потолку.
Этапы монтажа
Установка подвесного потолка Армстронг достаточно простая и производится согласно схеме, представленной ниже.
Шаг 1.
Определяется, на какой высоте от чернового потолка (или от пола) будет установлен Армстронг. Из-за наклона расстояние от чернового потолка до пола в разных углах может отличаться. Необходимо определить тот угол, в котором расстояние это будет минимальным. Для этого нужно замерить расстояние от каждого угла на полу до потолка. При этом пол уже должен быть выровнен по горизонтали. Именно от этого угла, в дальнейшем, будет рассчитан уровень (высота) монтажа потолка Армстронг.
Шаг 2.
Решаем, как будут установлены потолочные плиты (по центру, от края, от центра, от двери, по диагонали и пр.).
Шаг 3.
Как только направление монтажа панелей назначено, на черновом потолке намечают места для установки подвесов.
Для легких конструкций подвес фиксируют к черновому потолку (желательно на металлических дюбелях) в местах монтажа главных направляющих 3,7 м. (с шагом не более 1 м). Также подвес должен поддерживать направляющие 1,2 м., примыкающие к стене. Светильники нужно устанавливать на независимых подвесах.
Шаг 4.
Установка пристеночного профиля (L-образный уголок).
Уголок монтируется на стены по периметру всей комнаты. Для нанесения монтажной разметки используется гидроуровень. Как правило уголок имеет размеры 19x19 мм. или 19X24 мм. К стене он прикрепляется при помощи дюбелей или саморезов с расстоянием не более 0,5 м. через широкую полочку.
Шаг 5.
Установка Т-образных профилей (каркаса).
Несущие рейки 3,7 метра монтируются по длине комнаты, с расстоянием 120 см., параллельно одной из стен (при установке потолка по диагонали).
Если комната длиной менее 3,7 метра, то направляющие подрезаются, в случае, если комната длиной более 3,7 метра – направляющие соединяются друг с другом с помощью замков, расположенных с обеих сторон профиля.
